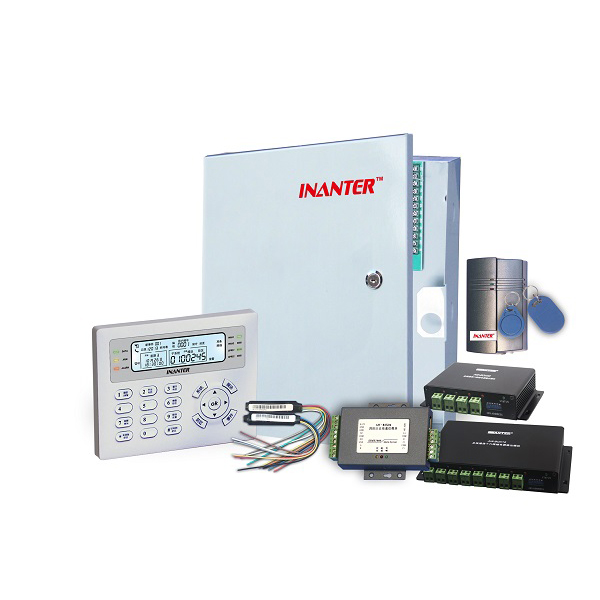

AW-BM1600-PLUS
- 型号AW-BM1600-PLUS
- 类型总线制报警控制器
- 其他专为金融行业量身定制的大型总线报警系统
自带16个防区，通过总线编址模块扩充，单机可支持1008个报警防区,板载2条独立的RS485总线，可支持63个不同类型总线编址模块接入....
支持多网络中心
专为金融行业量身定制的大型总线报警系统
产品特色
- 自带16个防区，通过总线编址模块扩充，单机最大支持1008个报警防区
- 板载2条独立的RS485总线，最大支持63个不同类型总线编址模块接入
- 板载IP网络接口，适应通过各种IP网络联网报警，具备4个有线网络报告中心及2个无线网络报告中心
- 板载电话线接口，支持2个CID数据报告中心、4个电话线语音报告中心，可扩展3个GSM短信息报告中心
- 具备16个子系统，支持防区归属指定子系统设置，每个子系统独立显示工作状态，独立撤布防，独立自动撤布防工作
- 任一防区均可开启或关闭24小时防拆监控功能，探测器防拆功能开启不额外占用主机防区
- 系统采用多级密码管理机制，最多可设置256组用户密码
- 通过控制键盘完成所有功能操作与编程设置
- 通过配套带刷卡功能的中文LCD系统控制键盘，实现在键盘上刷IC卡布撤防
- 允许一个主控和多个分控键盘同时控制
- 分控键盘用户密码登陆机制，一个分控键盘操控多个子系统
- 支持手机APP、PC编程工具，手机通过适配主机WIFI热点智联，进行全参数快速编程、在线控制和在线升级
- 多达12种总线扩充模块类型可选
- 板载4路可编程输出接口，16种联动事件类型可选；支持总线扩充联动输出模块
- 支持子系统报警、未准备、布防、撤防、故障任意联动输出预案
- 具有断电正常工作的万年历实时时钟，支持本机自动校时设置，支持NTP网络校时
- 具备5000条事件记录能力（包含设防、撤防、报警等事件），可通过键盘或管理软件读取查阅
- 可通过模块扩展有线和无线IP网络通信能力，适应通过IP有线网络或GPRS/4G无线网络组建区域联网报警系统
- 完善的过流、过压保护措施，485总线三级桥式防雷保护，可靠性高
- 稳定性和各种环境适应性强，众多楼宇、文博、司法系统应用案例
- 可提供完善的SDK开发包，便于第三方软件系统集成
主要特性
- 大容量防区扩充、广阔的总线延伸范围
- 完善的入侵探测器防拆报警解决方案
- 灵巧的系统控制显示界面和控制形式
- 多种可编程智能内部联动输出控制预案，方便综合智能集成
- 独立运行的内部时钟、详尽的系统事件记录
- 电话线、GSM无线、IP、GPRS/4G网络多通道互为备份通信
- 完善的自检能力和多重保护措施，确保系统长期稳定可靠运行
技术规格
| 特性 | 技术指标 | 特性 | 技术指标 |
| 电压输入 | 1组交流17V输入，额定功率30W，带交流断电监视 | 电话线通信 | 内置电话线通信功能，支持语音/CID格式数据通信 |
| 辅助电源输出 | 1组13.8V/ 最大800mA，带多种输出过流保护 | 电话线通信号码 | 4个语音/2个数据报警号码 |
| 主机板功耗 | 160mA | 用户密码 | 256组 |
| 外接电池 | 1组，建议使用12V/7AH电池，带过放电保护 | 主机防区数量 | 16个带2K线末电阻的标准防区，最多可扩展到1008个标准防区 |
| 电池充电 | 浮充13.8V | 防区类型 | 15种 |
| 电池放电保护 | 带电池过放电电压检测，切断保护电压10.5V | 子系统数量 | 16个 |
| 电池待机时间 | 使用一只7AH 电池可负载750 mA 电流消耗4小时 | 事件存储容量 | 5000条 |
| 警号输出 | 直流13.8V，最大1.5A，带限流保护 | 工作温度 | -20℃~50℃ |
| 上位机通信端口 |
板载有线IP接口、IP网络扩展接口 （支持有线IP、GPRS/4G扩展选择） |
工作湿度 | 不大于90%，非凝露 |
| 扩充总线端口 | 2个RS485总线扩充设备端口 | 机箱尺寸 | 260mm×290mm×80mm |
选配附件
| 型号 | 名称 | 说明 |
| AW-BK00CP | 中文LCD系统控制键盘 | 中文液晶显示，通过拨码区分系统控制键盘或分控键盘 |
| AW-BK00CR | 中文LCD系统控制键盘（带刷卡功能） | 中文液晶显示，通过拨码区分系统控制键盘或分控键盘,支持IC卡系统布撤防 |
| AW-NC300M | 有线IP网络通信扩展模块 | 可选配件，实现主机接入LAN/WAN网络联机通信 |
| AW-NC300M4G | 有线IP+4G全网通无线网络扩展模块 | 可选配件，实现将主机接入有线LAN/WAN和4G全网通无线网络联机通信 |
| AW-BK04C/CW | 4防区中文LCD报警控制键盘 | 4个标准接线防区，2个键盘防区，中文LCD显示 |
| AW-BK08C/CW | 8防区中文LCD报警控制键盘 | 8个标准接线防区，2个键盘防区，中文LCD显示 |
| AW-BK16C/CW | 16防区中文LCD报警控制键盘 | 16个标准接线防区，2个键盘防区，中文LCD显示 |
| AW-USK | 用户分控键盘 | 连接在AW-BK16C的分控键盘总线上，作为AW-BK16C的分控 |
| AW-BIX01 | 单防区单输出总线通信模块 | 1标准接线防区，1路集电极开路输出，输出可编程控制 |
| AW-BIX02 | 2防区总线通信模块 | 2个标准接线防区 |
| AW-BIX04 | 4防区总线通信模块 | 4个标准接线防区，1路常开/1路常闭输出，LED通信状态指示 |
| AW-BIX08 | 8防区总线通信模块 | 8个标准接线防区，1路常开/1路常闭输出，LED通信状态显示 |
| AW-BIX16 | 16防区总线通信模块 | 16个标准接线防区，1路常开输出，LED通信状态显示 |
| AW-BOX08 | 总线通信8路继电器输出模块 | 8路可独立控制的继电器输出，LED通信状态指示 |
| AW-BOX16 | 总线通信16路继电器输出模块 | 16路可独立控制的继电器输出，LED通信状态指示 |
| AW-BPT | 巡更读卡总线通信模块 | 在线式巡更读卡 |
| AW-PS5A-12-A | 5A 12V不间断直流稳压（不含电池） | 交、直流电故障在线监测，普通室内大机箱 |
| AW-PS3A-12-A | 总线通信直流稳压电源（不含电池） | 全自动不间断线性稳压电源，输出电压为直流13.8V，最大输出电流为3A，总线通信设计，免维护蓄电池接口，自带微处理器实时监控电源模块的各种工作状态 |
| AW-BEXT-4P | 四分支485线路延伸中继器 | 一路RS-485输入，4路RS-485输出，总线防雷保护 |
